Un grazie a klamis e ad Ahab, io ho semplicemente fatto quello che hanno spiegato loro, documentandolo passo passo con foto.

Ptt con bottone tondo, modifica per adattarlo alla g7.

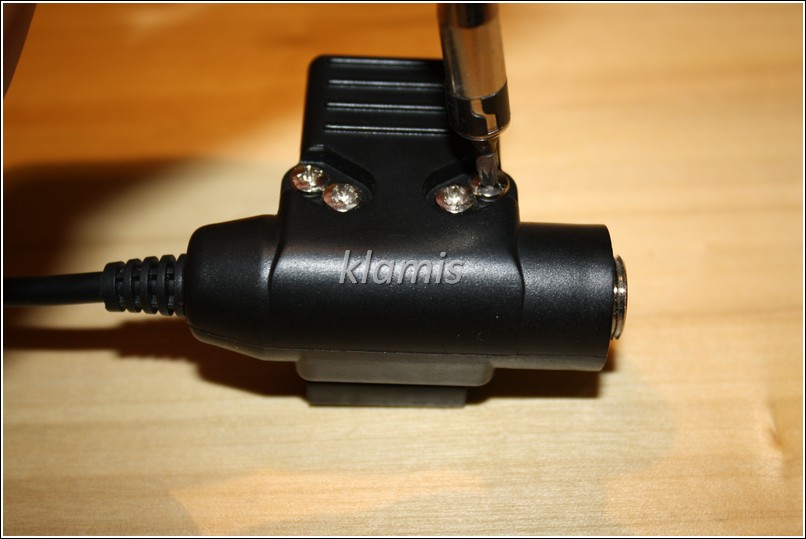

• Procedere allo smontaggio delle 3 viti nella parte posteriore, sollevando il velcro:

• Ecco come si presenta il ptt smontato:

• Ho fatto quello che ha spiegato Ahab:

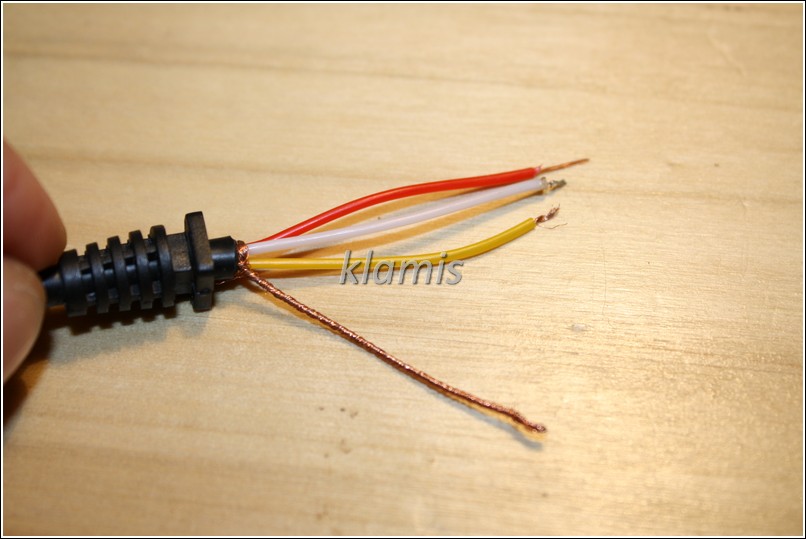

[...]dentro ho trovato una schedina a cui arrivavano ed uscivano 4 fili (giallo, bianco, nero, rosso).

Osservando la schedina ho però notato che funzionava solo da "prolunga" [...]
[...]colori dei fili[...]due dell'auricolare (giallo e bianco) gli altri due eran del microfono (rosso, nero).
[...] ho messo una resistenza da 2.2KHom a ponte tra i fili rosso e nero dalla parte delle cuffie (tra cuffie e PTT).
[...]
Ahab

PS: la schedina nel PTT può essere usata tranquillamente ed anzi garantisce più ordine.

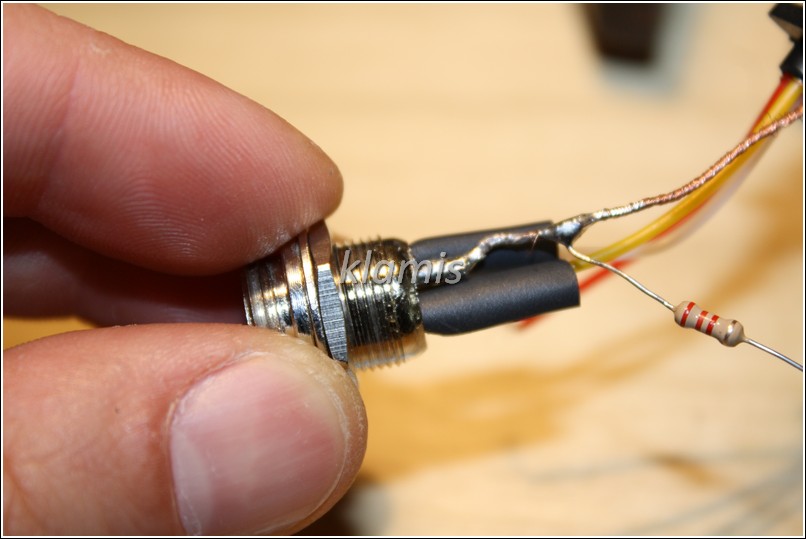

Ho saldato la resistenza 2,2 kohm ¼ watt tra il filo rosso e filo nero, sul lato di arrivo dei cavi dalla cuffia, prima del pulsante, non ho toccato altro (consiglio di controllare sempre che i colori dei cavi siano quelli giusti):

• Fate la prova di trasmissione prima di rimontare il tutto:

• collegate il bowman al connettore lemo e conseguentemente alla ricetrasmittente midland g7 e fate una prova di trasmissione/ricezione (attenzione! non premete solo il pulsante del ptt ma parlate anche per essere sicuri che abbiate azzeccato i finali giusti nel lemo al momento che l'avete saldati, foto20 & foto21).




• Se tutto è funzionante si può chiudere, consiglio di mettere del termorestringente sulla resistenza in modo che non vada a toccare altro:

• Quando si rimonta bisogna far combaciare sul davanti la plastica mobile sul pulsante, poi si può mettere la parte esterna:

• e sul retro bisogna mettere in posizione la guarnizione, poi il tappo ed infine serrare le viti:

Ricordate di spessorare i 2 pin.

Nel mio caso inizialmente funzionava il TX, ma non si sentiva la voce, a forza di prove ho capito che era l'attacco del jack grosso che non faceva contatto bene, cosa tra l'altro segnalata da altri utenti.

[Live]

Per l'adattatore come in figura si procede come in prima pagina?

Non c'è il lemo perchè si infila il connettore di tipo militare.

[Molestolo]

Ricordate di spessorare i 2 pin.

Nel mio caso inizialmente funzionava il TX, ma non si sentiva la voce, a forza di prove ho capito che era l'attacco del jack grosso che non faceva contatto bene, cosa tra l'altro segnalata da altri utenti.

Ricordo una cosa:
Se dovesse funzionare il TX, schiacciando il bottone di comunicazione, ma non si sente la voce, potete provare a procedere così:
- mette gli spessori sui jack piccoli, potete fare una prova estrandoli un pò.
- muovete il jack Nato (quello singolo e grosso) che arriva dalla cuffia: destra/sinistra, spingetelo bene in fondo, estraetelo, provate fino a quando non trovate la posizione giusta... ero arrivate al punto di decidere di eliminarlo, lasciando solo l'esterno per estetica e facendo il collegamento fisso con i fili all'interno, poi facendo come scritto prima ha funzionato!
- potete anche provare, con un cacciavite, ad allargare le 4 lamelle interne, sulla femmina del jack Nato (quello grosso sul ptt) per vedere che tocchino meglio il maschio. Io l'ho fatto e non devo più cercare la posizione, è anche importante trovare quanto i jack piccoli devono stare separati dalla radio.

[furio_87]

Un grazie a klamis e ad Ahab, io ho semplicemente fatto quello che hanno spiegato loro, documentandolo passo passo con foto.

Ptt con bottone tondo, modifica per adattarlo alla g7.

• Procedere allo smontaggio delle 3 viti nella parte posteriore, sollevando il velcro:

• Ecco come si presenta il ptt smontato:

• Ho fatto quello che ha spiegato Ahab:

Ho saldato la resistenza 2,2 kohm ¼ watt tra il filo rosso e filo nero, sul lato di arrivo dei cavi dalla cuffia, prima del pulsante, non ho toccato altro (consiglio di controllare sempre che i colori dei cavi siano quelli giusti):

• Fate la prova di trasmissione prima di rimontare il tutto:

• Se tutto è funzionante si può chiudere, consiglio di mettere del termorestringente sulla resistenza in modo che non vada a toccare altro:

• Quando si rimonta bisogna far combaciare sul davanti la plastica mobile sul pulsante, poi si può mettere la parte esterna:

• e sul retro bisogna mettere in posizione la guarnizione, poi il tappo ed infine serrare le viti:

Ricordate di spessorare i 2 pin.

Nel mio caso inizialmente funzionava il TX, ma non si sentiva la voce, a forza di prove ho capito che era l'attacco del jack grosso che non faceva contatto bene, cosa tra l'altro segnalata da altri utenti.

io ho lo stesso tuo ppt ma smontandolo nodo che ho la basetta al contrario..se metto la resistenza non cambia nulla...il mio bowman mi funzioa su vox 2 sulla g7 ..ma volevo evitare di usare il vox.un po il ritardo si sente..

mettendo il ppt nel verso tuo delle foto è ho la basetta al contrario..da me nel tuo lato della basetta non c'è il rosso..ma il giallo

[Zar]

Ragazzi un'informazione visto che ne sapete meglio di me:

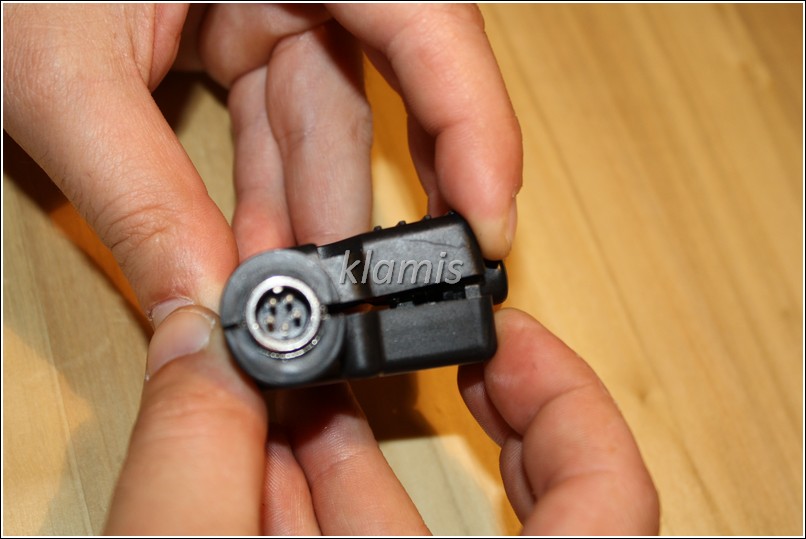

Sarebbe possibile trasportare il cavo di un ptt icom con attacco cuffie a jack da uno che ha come cavo radio quello motorola singolo e come attacco cuffie questo presente all'inizio della guida(io lo chiamo con ghiera a 5 spinotti,visto che non conosco il termine tecnico).

Premetto che la cuffia a cui dovrei collegarlo è una peltor con quest'ultimo tipo di attacco a ghiera.

[Mac Coy]

GRANDI!!!!!!!
Dopo 3 mesi mi sono deciso a fare la modifica per la mia intek 3030(a parte un leggero ritardo nell'apertura del segnale và tutto benissimo).
Preso dall'entusiasmo ho fatto anche quella per il mio presidente...........funziona ancora solo con il vox
Appena ho ancora un'attimo di tempo riproverò a vedere che c........o (cavolo) ha.
Mercie a todos

[mano]

sto strippando di peso!!!
ho un ptt esattamente come quello che hai postato in foto... ma una volta aperto non ho il filo di rame... ma è ricoperto nero... come se non bastaase non ho cinque contatti sul' uscita ma solo 3+ il 1° (almeno secondo il n°) che è lungo... non so come fare... sto per buttar via tutto saldatore compreso!!! FUCK!!!
da originale ho solo la ricezione e non riesco a comunicare...
sui 4 apparati completi che ho preso... sono al 2° aperto e ancora non capisco... ammetto DI ESSERE ESTREMAMENTE IGNORANTE in materia e la guida che hai publicato mi aveva convinto a fare questo "lavoro" per me ed altri che sono in squadra con me... ma sono veramente al limite della paziena e non solo!!!

[Mac Coy]

Per Mano
Dovrebbe essere uguale alla mia.I cavi da mettere la resistenza sono quello sulla lamella lunga(numero 1) e il cavo rosso che và nella lamella numero 2(i numeri sono di lato).
se accetti un consiglio prima di saldare fai una prova appoggiandici la resistenza
PS:sappi che la lamella lunga non assorbe lo stagno

[mano]

danke...
grazie mille per la guida e anche a Mac Coy per la pazienza... spero di averne anch'io e riuscire...
vi farò sapere!

[mano]

a un primo rapido test della modifica da me eseguita sui ptt che avevo e che non trasmettevano...
sulla mia G9 sembra andare alla perfezione a parte la comunicazione che ci mette mezzo secondo per aprirsi e due per chiudersi e inoltre per trasmettere deve avere anche il vox attivo in vox2.... ma sempre meglio così che ascoltare e basta

la G7 invece sbarella assai... vi farò sapere alla prima giocata provando su vari G7
